排渣閘閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
排渣閘閥適用于火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物渣水比≥1:15。排渣閥PZ41H 型 PN10~PN63：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN10~PN63，閥體材料為灰鑄鐵（PZ41H-10 PZ41H-16）、碳素鋼（PZ41H-10C~63）的排渣閘閥。
排渣閘閥 主要性能參數
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
PZ41H-10 | 10 | 1 | ≤100 | 灰渣水混合物（灰水比 1:1:5 大粒度≤50mm） |
PZ41H-16 | 16 | 1.6 | ||
PZ41H-10C | 10 | 1 | ||
PZ41H-16C | 16 | 1.6 | ||
PZ41H-25 | 25 | 2.5 | ||
PZ41H-40 | 40 | 4 | ||
PZ41H-63 | 63 | 6.3 |
排渣閘閥 主要零件材料
型號 | 材料 | |||||
閥體、閥蓋 | 閘板 | 閥體密封圈 | 閥桿 | 墊片 | 填料 | |
PZ41H-10 | 灰鑄鐵 | 灰鑄鐵鑲鉻不銹鋼 | 灰鑄鐵鑲鉻不銹鋼 | 鉻不銹鋼 | 橡膠石棉板 | 石棉石墨 |
PZ41H-16 | ||||||
PZ41H-10C | 碳素鋼 | 碳素鋼堆焊鐵基合金 | 碳素鋼堆焊鐵基合金 | |||
PZ41H-16C | ||||||
PZ41H-25 | ||||||
PZ41H-40 | ||||||
PZ41H-63 | ||||||

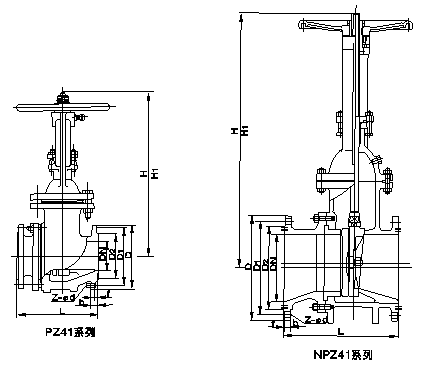

排渣閘閥 主要外形尺寸
PZ41H 型 PN10 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 165 | 125 | 99 | 20 | 4×Φ18 | 3 | 420 | 335 | 57 |
80 | 280 | 200 | 160 | 132 | 20 | 8×Φ18 | 3 | 615 | 510 | 75 |
100 | 300 | 220 | 180 | 156 | 22 | 8×Φ18 | 3 | 805 | 685 | 93 |
150 | 350 | 285 | 240 | 211 | 24 | 8×Φ22 | 3 | 652 | 790 | 155 |
200 | 400 | 340 | 295 | 266 | 24 | 8×Φ22 | 3 | 1085 | 885 | 217 |
250 | 450 | 395 | 350 | 319 | 26 | 12×Φ22 | 3 | 1235 | 1015 | 280 |
300 | 500 | 445 | 400 | 370 | 26 | 12×Φ22 | 4 | 1450 | 1190 | 350 |
350 | 550 | 525 | 460 | 429 | 26 | 16×Φ22 | 4 | 1640 | 1350 | 540 |
400 | 600 | 565 | 515 | 480 | 28 | 16×Φ26 | 4 | 1798 | 1460 | 820 |
450 | 650 | 615 | 565 | 530 | 28 | 20×Φ26 | 4 | 1980 | 1620 | 1120 |
500 | 700 | 670 | 620 | 582 | 30 | 20×Φ28 | 4 | 2190 | 1800 | 1440 |
PZ41H 型 PN16 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 165 | 102 | 99 | 20 | 4×Φ18 | 3 | 420 | 335 | 60 |
80 | 280 | 200 | 133 | 132 | 22 | 8×Φ18 | 3 | 615 | 510 | 78 |
100 | 300 | 220 | 180 | 158 | 24 | 8×Φ18 | 3 | 805 | 685 | 96 |
150 | 350 | 285 | 240 | 212 | 28 | 8×Φ22 | 3 | 952 | 790 | 158 |
200 | 400 | 340 | 295 | 268 | 30 | 12×Φ22 | 3 | 1085 | 885 | 222 |
250 | 450 | 405 | 355 | 320 | 32 | 12×Φ26 | 3 | 1235 | 1015 | 289 |
300 | 500 | 460 | 410 | 370 | 34 | 12×Φ26 | 4 | 1450 | 1190 | 365 |
350 | 550 | 520 | 470 | 430 | 38 | 16×Φ26 | 4 | 1640 | 1350 | 558 |
400 | 600 | 580 | 525 | 482 | 40 | 16×Φ30 | 4 | 1798 | 1460 | 850 |
450 | 650 | 640 | 585 | 532 | 44 | 21×Φ30 | 4 | 1980 | 1620 | 1164 |
500 | 700 | 715 | 650 | 585 | 46 | 20×Φ33 | 4 | 2190 | 1800 | 1482 |
PZ41H 型 PN25 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 165 | 125 | 102 | 20 | 4×Φ18 | 3 | 420 | 335 | 99 |
80 | 280 | 200 | 160 | 133 | 22 | 8×Φ18 | 3 | 615 | 510 | 118 |
100 | 300 | 235 | 190 | 158 | 24 | 8×Φ22 | 3 | 805 | 685 | 147 |
150 | 350 | 300 | 250 | 212 | 30 | 8×Φ26 | 3 | 952 | 790 | 204 |
200 | 400 | 360 | 310 | 278 | 34 | 12×Φ26 | 3 | 1085 | 885 | 273 |
250 | 450 | 425 | 370 | 335 | 36 | 12×Φ30 | 3 | 1235 | 1015 | 383 |
300 | 500 | 485 | 430 | 390 | 40 | 16×Φ30 | 4 | 1450 | 1190 | 478 |
350 | 550 | 555 | 490 | 450 | 44 | 16×Φ33 | 4 | 1640 | 1350 | 680 |
400 | 600 | 620 | 550 | 505 | 48 | 16×Φ36 | 4 | 1798 | 1460 | 1008 |
450 | 650 | 670 | 600 | 555 | 50 | 20×Φ36 | 4 | 1980 | 1620 | 1344 |
500 | 700 | 730 | 660 | 615 | 52 | 20×Φ36 | 4 | 2190 | 1800 | 1827 |
PZ41H 型 PN40 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 165 | 125 | 88 | 20 | 4×Φ18 | 3 | 444 | 340 | 98 |
80 | 310 | 200 | 160 | 121 | 22 | 8×Φ18 | 3 | 636 | 508 | 126 |
100 | 350 | 235 | 190 | 150 | 24 | 8×Φ22 | 3.5 | 930 | 680 | 456 |
150 | 450 | 300 | 250 | 204 | 30 | 8×Φ26 | 3.5 | 984 | 800 | 228 |
200 | 550 | 375 | 320 | 260 | 38 | 12×Φ30 | 3.5 | 1094 | 875 | 298 |
250 | 650 | 450 | 382 | 313 | 42 | 12×Φ33 | 3.5 | 1270 | 1010 | 372 |
300 | 750 | 515 | 450 | 364 | 46 | 16×Φ33 | 3.5 | 1470 | 1180 | 450 |
350 | 850 | 580 | 510 | 422 | 52 | 16×Φ36 | 4 | 1555 | 1245 | 530 |
400 | 950 | 660 | 585 | 474 | 58 | 16×Φ39 | 4 | 1650 | 1280 | 610 |
450 | 4050 | 685 | 610 | 524 | 60 | 20×Φ39 | 4 | 1817 | 1415 | 690 |
500 | 1150 | 755 | 670 | 576 | 62 | 20×Φ42 | 4 | 1990 | 1560 | 772 |
PZ41H 型 PN63 排渣閘閥
DN | L | D | D1 | D2 | b | z×Φd | f | H | H1 | 重量/kg |
50 | 250 | 180 | 135 | 88 | 26 | 4×Φ22 | 3 | 444 | 340 | 142 |
80 | 310 | 215 | 170 | 121 | 30 | 8×Φ22 | 3 | 636 | 508 | 168 |
100 | 350 | 250 | 200 | 150 | 32 | 8×Φ26 | 3.5 | 830 | 680 | 210 |
150 | 450 | 345 | 280 | 204 | 38 | 8×Φ33 | 3.5 | 984 | 800 | 270 |
200 | 550 | 415 | 345 | 260 | 44 | 12×Φ36 | 3.5 | 1094 | 875 | 367 |
250 | 650 | 470 | 400 | 212 | 48 | 12×Φ36 | 3.5 | 1270 | 1010 | 450 |
300 | 750 | 530 | 460 | 364 | 54 | 16×Φ36 | 3.5 | 1470 | 1180 | 548 |
350 | 850 | 600 | 525 | 422 | 60 | 16×Φ39 | 4 | 1555 | - | 532 |
400 | 950 | 670 | 585 | 474 | 66 | 16×Φ42 | 4 | 1650 | 1280 | 615 |
450 | 1050 | 715 | 630 | 524 | 70 | 20×Φ42 | 4 | 1817 | 1415 | 695 |
500 | 1150 | 800 | 705 | 476 | 76 | 20×Φ48 | 4 | 1990 | 1560 | 778 |
良好的品質、優良的服務 奇高為你創造更多價值！
“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題?！捌娓摺眹?yán)格按照IS09001-2000 質量體系認證要求，質量嚴格把關， 責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：
產品標準：
產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。 對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋， 以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a、結構長度；
b、連接形式；
c、公稱直徑、全通徑、縮徑、管道尺寸；
d、運行介質及溫度、壓力范圍；
e、試驗、檢驗標準及其他要求
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。
訂單流程：
1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
|
|||||
|
|||||
2、本廠可根據客戶特定要求配置各類驅動裝置。
|
|||||
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
|||||
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶， 其余貨款待發貨前匯入，以便及時安排發貨。
|
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。
對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。
