Z43H/X平板閘閥廣泛適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。
特點
1.本公司引進國外平板閘閥的新型技術，進行了重大改進，其結構合理，密封可靠，維護方便。
2.閘板，閥座經特殊工藝處理、噴焊硬質合金，耐磨四氟，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。
3.本閥采用無填料結構，偉動機構確保閥門啟閉靈活，其啟閉力矩僅為普通閥門的3/1-1/2。
4.有導流孔平板閘閥用于需要通球清管的管線，無導流孔平板閘閥用于不需要通球清管的管線上。
5.調節型平板閘閥適用于泵、站出口及其它需調節介質的管路上，調節和截斷介質。
6.氣動平板閘閥啟閉迅速，帶緩沖機構，關閉無沖擊，氣動，手動轉換結構新穎，操作靈活，方便可靠。
7.電動平板閘閥有整體防爆型（Z9B），防爆型（Z9b），普通型（Z9）三種，可根據用戶需要選配其它型號。
設計與制造標準
設計與制造：JB/T5298 API6D
法蘭尺寸：JB/T79 ANSIB16.5 MSS SP44
壓力溫度：ANSIB16.34
結構長度：JB/T 5298 ANSIB16.10
對焊連接尺寸：GB/T12224 ANSIB16.25
檢驗與試驗：JB/T9092 API6D

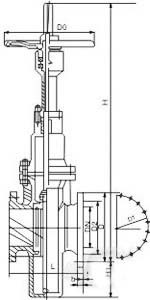

平板閘閥外形尺寸
ANSI 150Lb | |||||||||||||
NPS | 2 | 21/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
L | 178 | 190 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
L1 | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
H | 120 | 150 | 180 | 220 | 345 | 420 | 495 | 600 | 640 | 720 | 798 | 875 | 1170 |
H1 | 475 | 535 | 600 | 700 | 910 | 1095 | 1370 | 1470 | 1730 | 1870 | 2185 | 2335 | 2815 |
H2 | 80 | 90 | 100 | 110 | 145 | 170 | 210 | 240 | 265 | 290 | 325 | 360 | 425 |
H3 | - | - | 1075 | 1240 | 1400 | 1595 | 1800 | 2090 | 2420 | 2615 | 2895 | 3160 | 3885 |
D0 | 250 | 300 | 300 | 350 | 350 | 350 | 450 | 500 | 600 | 650 | 700 | 800 | 1000 |
D1 | - | - | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 500 | 600 | 650 |
GB 1.6Mpa GB 2.0Mpa | |||||||||||||
DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
L1 | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
H | 120 | 150 | 180 | 220 | 345 | 420 | 495 | 600 | 640 | 720 | 798 | 875 | 1170 |
H1 | 475 | 535 | 600 | 700 | 910 | 1095 | 1370 | 1470 | 1730 | 1870 | 2185 | 2335 | 2815 |
H2 | 80 | 90 | 100 | 110 | 145 | 170 | 210 | 240 | 265 | 290 | 325 | 360 | 425 |
H3 | - | - | 1075 | 1240 | 1400 | 1595 | 1800 | 2090 | 2420 | 2615 | 2895 | 3160 | 3885 |
D0 | 250 | 300 | 300 | 350 | 350 | 350 | 450 | 500 | 600 | 650 | 700 | 800 | 1000 |
D1 | - | - | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 500 | 600 | 650 |
ANSI 400Lb GB 6.4Mpa | |||||||||||||
DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 |
L1 | 292 | 330 | 356 | 406 | 495 | 597 | 673 | 762 | 826 | 902 | 978 | 1054 | 1232 |
H | 135 | 165 | 195 | 240 | 380 | 460 | 545 | 660 | 705 | 790 | 880 | 965 | 1285 |
H1 | 500 | 560 | 630 | 735 | 955 | 1150 | 1440 | 1545 | 1815 | 1965 | 2295 | 2450 | - |
H2 | - | - | 1130 | 1300 | 1470 | 1675 | 1890 | 2195 | 2540 | 2745 | 3040 | 3320 | 4080 |
H3 | 88 | 100 | 110 | 120 | 160 | 185 | 230 | 265 | 290 | 320 | 360 | 395 | 470 |
D0 | 250 | 300 | 300 | 350 | 350 | 400 | 500 | 600 | 650 | 700 | 800 | 1000 | - |
D1 | - | - | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 500 | 600 | 650 |
ANSI 600Lb GB 10.0Mpa | |||||||||||||
DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 6000 |
L | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
L1 | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
H | 135 | 165 | 195 | 240 | 380 | 460 | 545 | 660 | 705 | 790 | 880 | 965 | 1285 |
H1 | 500 | 560 | 630 | 735 | 955 | 1150 | 1440 | 1545 | 1815 | 1965 | - | - | - |
H2 | - | - | 1130 | 1300 | 1470 | 1675 | 1890 | 2195 | 2540 | 2745 | 3040 | 3320 | 4080 |
H3 | 88 | 100 | 110 | 120 | 160 | 185 | 230 | 265 | 290 | 320 | 360 | 395 | 470 |
D0 | 300 | 350 | 350 | 400 | 500 | 600 | 650 | 700 | 800 | 1000 | - | - | - |
D1 | - | - | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 500 | 600 | 650 |
