ZZC(V)自力式差(微)壓調節閥是一種不需要外加能源的執行器產品?？捎糜诠Q壓力PN01，PN10。差(微)壓均可分段調節。從50mm.W.C到0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統?？刂苾煞N物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電組密封油系統，控制密封油與氫氣間壓力差，以確?？煽棵芊?。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓，端壓，力為零)。
差(微)壓調節閥有B型和K型兩種。B型閥閥芯初始位置常開，差(微)壓增大時閉合。K型閥閥芯初始位置常閉，差(微)壓增大時開啟。
特點
無需停止生產即進行設定值的調整；
無填料，閥桿上、下活動時不存在磨擦，上密封可靠；
執行機構敏感元件靈敏，微小的壓力變化會被感測出來；
閥體為四通形式，因而K、B型可通用一種閥體。
應用
A．氫冷發電機組密封油系統；
B．風機加熱系統循環風量控制；
C．兩種氣體流量的配比控制；
D．泵旁路調節
型號編制
主要技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
額定流量 | ZZCP / ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
ZZCN | 53 | 83 | |||||||
額定行程 | 6 | 8 | 10 | 15 | 20 | ||||
公稱壓力PN(MPa) | 0.10 1.0 | ||||||||
差壓調節范圍(kPa) | 0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 | ||||||||
介質溫度(℃) | ≤80 | ||||||||
調節精度(％) | ≤10 | ||||||||
允許泄漏 | ZZCP / ZZVP | 10-4×閥額定容量(Ⅳ級) | |||||||
ZZCN | 5×10-3×閥額定容量(Ⅱ級) | ||||||||
注：1. ZZCP/ZZVP公稱壓力為0.1MPa，ZZCN為1.0MPa
2. ZZCN差壓調節范圍為36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa

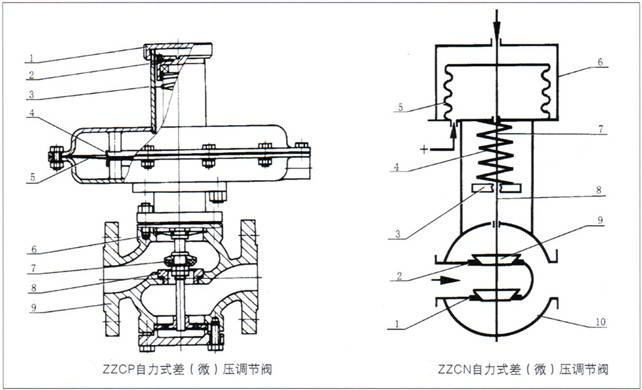

主要零件材料
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 封蓋 | 2Cr13 | 1 | 上閥座 | 1Cr18Ni9Ti |
2 | 彈簧座 | 45 | 2 | 下閥座 | 1Cr18Ni9Ti |
3 | 彈簧 | 60Si2Mn | 3 | 調節盤 | 2Cr13 |
4 | 托盤 | 1Cr18Ni9Ti | 4 | 彈簧座 | 45 |
5 | 膜片 | ding腈橡膠 | 5 | 波紋管 | 1Cr18Ni9Ti |
6 | 小膜片 | 耐油橡膠 | 6 | 執行機構外腔 | Q235 |
7 | 閥芯 | PTFE | 7 | 推桿 | 2Cr13 |
8 | 閥座 | 1Cr18Ni9Ti | 8 | 閥桿 | 1Cr18Ni9Ti |
9 | 閥體 | ZG230-450 | 9 | 閥芯 | 1Cr18Ni9Ti |
10 | 閥體 | ZG230-450 |

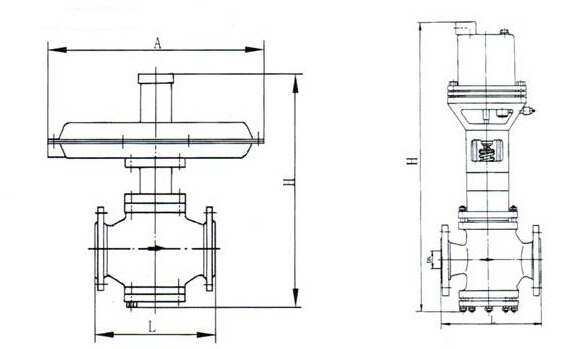

主要外形尺寸
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
H | ZZCP / ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
ZZCN | 536 | 536 | |||||||
L | ZZCP / ZZVP | 150 | 160 | 180 | 200 | 290 | 290 | 310 | 350 |
ZZCN | 222 | 222 | |||||||
重量G（Kg） | 12 | 13 | 15 | 17 | 20 | 38 | 38 | 43 | |
導壓管螺紋接頭 | M16×1.5 | ||||||||
