V230D/V231D自力式壓力(差壓)調節閥由薄膜式(活塞式)執行機構,閥體,閥座,閥芯,平衡彈簧等部件組成,是一種無需外來能源而只依靠被調介質自身壓力的變化來進行自動調節壓力的閥門,是根據力學原理,將被控介質引入執行機構產生力作用推動,控制閥芯元件上下位移達到自動調節控制,閥前或閥后恒壓或減壓的節能型產品,適用于非腐蝕性的液體,氣體,蒸汽等介質的壓力控制.廣泛用于石油,化工,冶金,輕工等工業部門及城市供熱,供暖系統。
自力式壓力(差壓)調節閥 產品特點
自力式壓力(差壓)調節閥大的特點是能在無電,無氣的場所工作,壓力設定值在運行中可隨意調整.調整范圍大,動作靈敏,密封性能好,閥芯為力平衡型結構,不平穩力小,調節比例大和壓差范圍大等特點。
本產品有公稱壓力PN1.6,2.5,4.0；公稱通徑范圍20～300mm；使用溫度≤300℃.多種多樣的品種可供選擇.
自力式壓力(差壓)調節閥 型號規格
類別 | 壓力控制調節閥 | 差壓控制調節閥 | ||||||
閥后壓力調節閥 | 閥前壓力調節閥 | 差壓上升閥關閉型 | 差壓上升閥開啟型 | |||||
硬密封 | 軟密封 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | |
型號 | V230D01 | V231D01 | V230D02 | V231D02 | V230D03 | V231D03 | V230D04 | V231D04 |
規格 | DN15~200 | |||||||
自力式壓力(差壓)調節閥 主要零件材料
材料代號 | C(WCB) | P(304) | R(316) | |
主要 零件 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | EPDM或FKM夾纖維 | |||
膜蓋 | A3鋼鍍鋅 | |||
填料 | 聚四氟乙烯,柔性石墨 | |||
彈簧 | 60Si2Mn | |||
自力式壓力(差壓)調節閥 主要技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
額定流量系數Kv | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | ||||
噪音衡量系數Z值 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | ||||
允許壓差 | 1.6(MPa) | 1.6 | 1.5 | 1.2 | 1.0 | ||||||||||
4.0(MPa) | 2.0 | 1.5 | 1.2 | 1.0 | |||||||||||
公稱壓力(MPa) | 1.6 2.5 4.0 | ||||||||||||||
調節精度(%) | ±5 | ||||||||||||||
工作溫度(℃) | 液體≤140；氣體≤80；冷凝器≤200；冷凝器和散熱片≤350；冷凝器和加長件≤300； | ||||||||||||||
適用介質 | 執水,氣體,蒸汽,低粘度介質 | ||||||||||||||
壓力平衡元件 | 波紋管 | 滾動膜片 | |||||||||||||
允許泄漏量 | 硬密封(L/h) | ≤4×10-4×閥額定容量 | |||||||||||||
軟密封 | 10氣泡/min | 20氣泡/min | 40氣泡/min | ||||||||||||
高工作壓力MPa | 公稱壓力(△Pmax及工作壓力與工作溫度的關系) | ||||||||||||||
自力式壓力(差壓)調節閥 執行機構
型 號 | V230D01(D03) V231D01(D03) | V230D02(D04) V231D02(D04) | ||||||
you效面積cm2 | 32※ | 80※ | 250 | 630 | 32※ | 80※ | 250 | 630 |
壓力設定范圍MPa | 0.3~1.2 | 0.1~0.6 | 0.015~0.15 | 0.005~0.035 | 0.3~1.1 | 0.1~0.5 | 0.015~0.12 | 0.005~0.035 |
0.8~1.6 | 0.05~0.3 | 0.01~0.07 | 1.0~1.6 | 0.05~0.25 | 0.01~0.06 | |||
保證壓力正常工作小壓差△P MPa | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.05 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.05 |
允許上,下膜室間大壓差MPa | 2.0 | 1.25 | 0.4 | 0.15 | 2.0 | 1.25 | 0.4 | 0.15 |
行程mm | 18 | 18 | 23 | 23 | 18 | 18 | 23 | 23 |
控制管線,接頭 | 銅管或鋼管10×1；卡套式接頭R1/4" | |||||||
注:該壓力設定范圍不適用于DN150~200

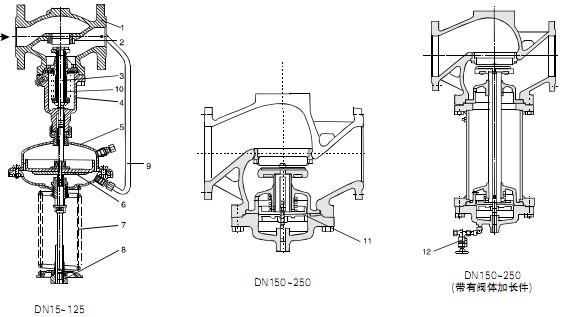

自力式壓力(壓差)調節閥 結構
1 | 閥體 | 2 | 閥座 | 3 | 閥軸 | 4 | 閥蓋 | 5 | 膜蓋 | 6 | 膜片 |
7 | 彈簧 | 8 | 調節螺母 | 9 | 導壓管 | 10 | 波紋管 | 11 | 平衡膜片 | 12 | 充注閥 |

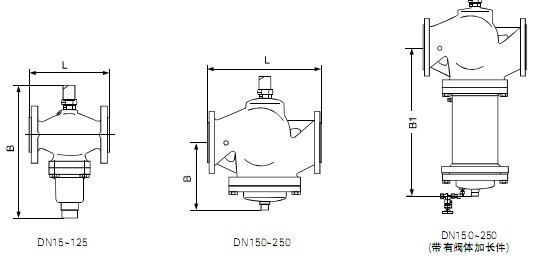

自力式壓力(差壓)調節閥 主要外形尺寸
閥體尺寸
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
B(mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 |
執行器尺寸
you效面積cm2 | 32 | 80 | 250 | 630 | |
ΦR(mm) | 172 | 172 | 263 | 380 | |
H | D01(D03) | 435 | 430 | 470 | 520 |
D02(D04) | 440 | 435 | 440 | 520 | |
