CS16/S46H膜盒式蒸汽疏水閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
CS16H、CS46H膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是目前 上常用的新型節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。
膜盒式蒸汽疏水閥的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；大背壓率 ≤80% ，膜盒堅固，使用壽命長。 膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
工作原理
膜盒式蒸汽疏水閥的主要?jiǎng)幼髟墙饘倌ず?，?nèi)充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃和 30 ℃兩種膜盒供選擇。
結構特點
1、優良的排空氣能力，可耐過熱的蒸汽和水錘。
2、在壓力范圍內都是具有固定過冷的循環操作。
3、閥內裝膜盒，有單組、雙組、多組。適用于大排量場合。
4、感溫元件，耐蝕性強，使本閥壽命經久耐用。
5、本件有碳鋼不銹鋼兩種，小型輕量，立式安裝效果佳，亦可任意角度安裝。
主要零件材料
部件名稱 | 材料 |
閥體閥蓋 | WCB |
膜盒 | 1Cr18Ni9Ti |
膜片 | 哈氏合金 |
閥座 | 3Cr13 |
過濾網 | 1Cr18Ni9Ti |

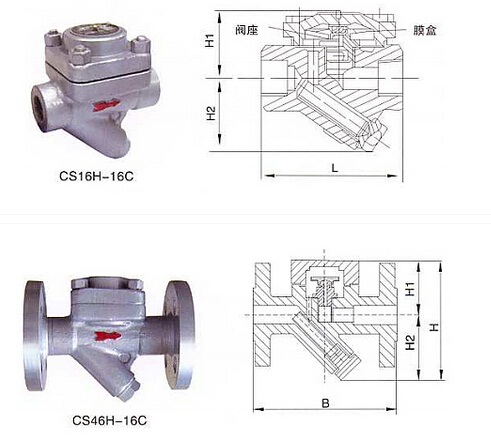

構圖.jpg)
主要外形尺寸
產品型號 | 口徑 | 連接方式 | 適用壓力 | 高允許溫度 | 閥體材質 | 外形尺寸 | |||
L | H1 | H2 | W | ||||||
CS16H-16C | 15-20 | 內螺紋 | 0.01-1.6 | 250 | 100 | 100 | 58 | 55 | 70 |
25 | 內螺紋 | 0.01-1.6 | 250 | 120 | 120 | 58 | 55 | 70 | |
32-40 | 內螺紋 | 0.01-1.6 | 250 | 150 | 150 | 68 | 68 | 90 | |
50 | 內螺紋 | 0.01-1.6 | 250 | 160 | 160 | 68 | 68 | 90 | |
CS46H-16C | 15-20 | 法蘭 | 0.01-1.6 | 250 | 150 | 150 | 55 | 55 | 70 |
25 | 法蘭 | 0.01-1.6 | 250 | 160 | 160 | 55 | 55 | 70 | |
32-50 | 法蘭 | 0.01-1.6 | 250 | 210 | 210 | 85 | 60 | 120 | |
