低阻力倒流防止器

低阻力倒流防止器由前后兩個止回閥和中間自動排水器組成。在回流狀態發生時，兩個止回閥自動關閉，排水器自動開啟，中間腔大氣隔斷。在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。

功能特點

①主閥由前后兩個止回閥和中間自動排水器組成。

②在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。

③超低水損、節能顯著：水頭損失小于0.03Mpa;

④空氣隔斷、自動排水：在回流狀態發生時，主閥關閉時，排水器自動開啟、中間腔泄壓為零，主閥的上下游之間實現空氣隔斷或零壓隔斷，you效防止回流污染。

⑤節地節材、安裝靈活:外形小、自重輕，結構長度僅為現有同類產品的30％；可以水平或垂直安裝.

⑥符合涉水產品衛生標準。

工作原理

●正向通水：

進口壓力大于出口壓力時，兩個止回閥瓣開啟，排水器關閉。在2m/s流速時，流通水損小于0.04Mpa.

●反向關閉：

進口壓力小于等于出口壓力時，兩個止回閥瓣關閉，排水器開啟。

如果沒有垃圾卡阻，兩個止回閥瓣密封關閉，排水器出口不排水，中間腔與大氣相通，中間腔壓力為零。

●防止回流污染：

進口壓力小于出口壓力時，兩個止回閥瓣處于關閉狀態，排水器處于開啟狀態如果其中一個或兩個止回閥瓣的閥口有垃圾卡阻，產生滲漏，所漏介質均流向中間腔，經過排水器直接排出閥外，防止對進口端的回流污染。

設計和制造標準

1）制造標準：機械工業行業標準JB/T11151-2011《低阻力倒流防止器》

2）設計標準：國家標準GB50015-2003《建筑給水排水設計規范》（08版）

中國工程建設協會標準CECS259-2009《低阻力倒流防止器應用技術規程》

國家建筑標準設計圖集06SS109《管網疊壓式供水設備選用與安裝》P50~52

建筑產品選用技術專項圖集2010CPXY-S38總278《低阻力倒流防止器和真空破壞器選用與安裝》

產品類型

①內置排水式低阻力倒流防止器

DN≤50螺紋連接

分為：LHS711X型 DN15-DN25

LHS712X型 DN32-DN50

其中： LHS711X型產品沒有檢測球閥和進口過濾網

②直流式低阻力倒流防止器

法蘭連接

型號：LHS743X型 DN50-DN200

③在線維護式低阻力倒流防止器

法蘭連接

型號：LHS745X型 DN150-DN400

進口設有過濾網和伸縮法蘭

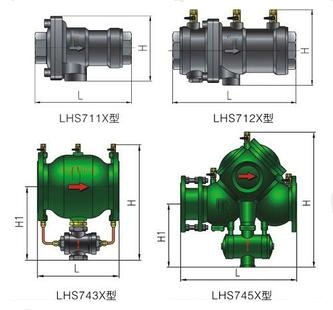

主要外形尺寸
